2.1 模塊化單體組成的建筑設計的特點

模塊化建筑的設計形式最為典型的類型,就是由模塊化單體組成的建筑物,如東京中銀艙體樓和蒙特利爾“住宅67”等,這種模塊化建筑形式,具有突出的設計性,是本文分析研究的重點所在。

由多個模塊化的單體,通過設計而組成一幢建筑,是一個相當有意思的過程。同樣的模塊,由于設計的不同,排列方式的不同,可以產生不同的建筑外觀效果,猶如拼積木般,同樣的積木,不同的拼法,最后達到的效果也不相同。這就是模塊化建筑它獨特的魅力所在。

模塊化建筑的基本構建單位,是立體空間構件。每一個模塊單位是立體構件,它具有獨特的立體構圖效果,不僅可以通過不同的平面組合來造成建筑物體型的變化,還可以通過不同的疊置方式來構造不同的比例關系,使建筑物錯落有致,明暗相間,富有雕塑感。如柱狀疊置的模塊建筑,可以通過模塊構件的凹進凸出,形成凹廊和陽臺,從而使建筑物獲得較好的透視效果,使立面呈蜂窩狀。如將部分模塊構件懸出于建筑物立面(最大懸出達6米之多),可使建筑物獲得較好的透視效果。在高層樓房中,采用懸臂模塊構件,可以在任何一層或立面的任何一個部分做成間斷。

2.1.1 模塊單元組裝而成的蒙特利爾“住宅67”

20世紀60年代初期,加拿大蒙特利爾市為了迎接主題為“人類與世界”的1967年的蒙特利爾世界博覽會而大興土木。博覽會的各國會館點綴在蒙特利爾市街以南的圣羅倫斯河(St.Lawrence River)上的圣海倫島(The Ste-Helene)和新填海造地的圣母島(The Notre一Dame)上。博覽會名為“住宅67”的招待所公寓,坐落于舊港碼頭的新建人工半島港城(Cite du Havre)的北端。博覽會之后,它成為蒙特利爾中產階級的集合住宅。

這個被譽為“本世紀集合住宅史上里程碑式的作品”的設計者是當時年僅26歲的莫什·薩夫迪(Meshe Safdie)。薩夫迪在麥吉爾大學學習時,就對蜂窩式的幾何要素集合的建筑體系感興趣。他從當時的社會學家的思想和言論中得到啟發,設想以新型集合住宅來對應都市發展的挑戰和高密度居住的需求。他的設想是建一個中收入、中密度、預制結構的都市住宅模式。這種住宅的建筑系統是前衛的,是由大量成批生產的模塊單元組裝而成。它具有私密性、個性、開敞的空間,它應順應多樣的場地和氣候條件,兼有高度靈活性的集合住宅的原型和樣板。1961年,薩夫迪將這一設想總結在其畢業論文《三維建筑體系》和《城市生活論:關于家庭型都市居住的調查》的報告中?!白≌?7”就是基于上述設計概念的實踐成果。

在“住宅67”開始付諸設計的前一年,薩夫迪有幸在路易斯·康的事務所度過。同時,勒·柯布西耶在1945年的馬賽公寓所體現的合理主義和功能主義的建筑思想對薩夫迪也有較深的影響。因而,“住宅67”是一個充滿混凝土的建筑:預制配件單元、樓梯、電梯井、空中平臺、通道等,以清一色的清水混凝土建立起一個20世紀60年代簡潔、粗狂、剛勁的建筑形象(圖3-3)。

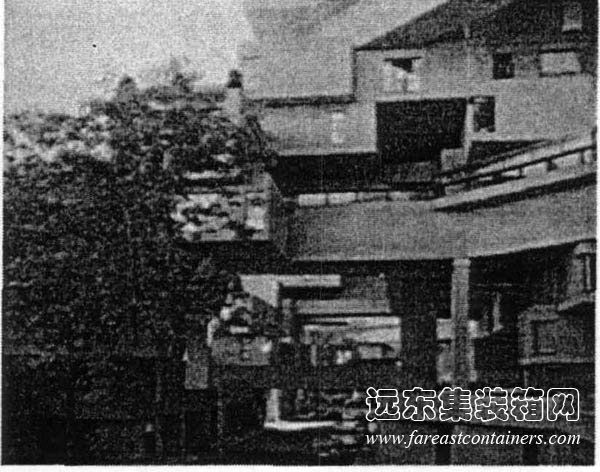

蒙特利爾住宅67外觀,模塊化建筑

圖3-3 蒙特利爾住宅67外觀

蒙特利爾“住宅67”位于城市的建成區,但卻能滿足住宅私密性強、通風良好、日照充足等功能要求;同時,運用了預制混凝土盒子體系的住宅也有著如同身處郊野空間的愉悅。此項設計屬于模塊式的“體塊堆疊”形式,具有標準化建造的可能性和一定的可持續性,建筑物能夠持續發展、逐漸“生長”。該建筑單元交錯放置,建筑層疊而上,外觀單純而樸素,空間變化富于趣味和動感。其中每一個住宅單位的平面位置都有所不同,顯現出和諧與豐富(圖3-4)。

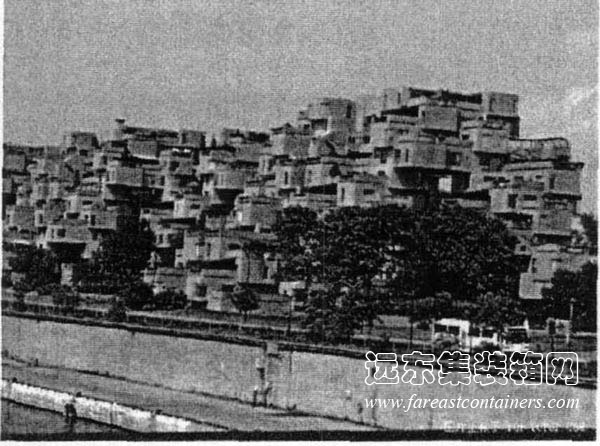

蒙特利爾住宅67外觀,模塊化建筑

圖3-4 蒙特利爾住宅67外觀

在薩夫迪所作的設計里,住宅建筑群是由很多套單元組合而成的,其所形成的實體體量與變化的空間構成了令人難以理解的巨大結構體,建筑體塊之間用鋼纜相互連接,這樣做也是為了降低建造成本。

“住宅67”由3個山岳狀的住宅組團聯合為一體,原始設計為950個模塊單元(箱形盒子),20層高,是一個強調垂直方向力感的構成體系。調整后的實施方案變?yōu)?54個模數單元,12層高,強調水平感,在尺度上與周圍環境更協調,也使建筑費用控制在約2100萬加元。全住宅包含158個住戶(現為146個),住戶居住空間由數個面積為56平方米的“盒子”構成,住戶規模從一室到四室,面積從56平方米到168平方米不等,共有15個戶型。住宅空間組合的處理既可保持私密性,又有較好的視野。通過組合,能夠在每一個住宅單元體本身的頂部形成一方屋頂陽臺;住宅的戶型多種多樣,分別有一間臥室到四間臥室的,并且大部分都帶有小巧的花園或者遮陽板(圖3-5)。

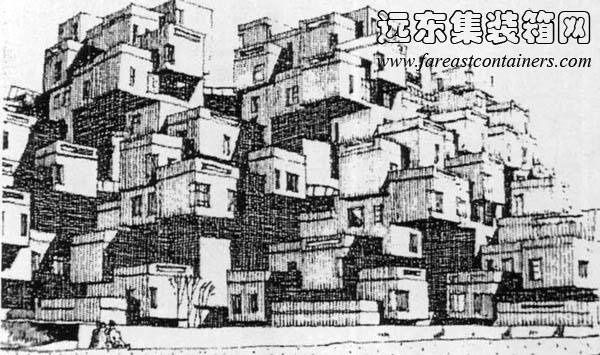

蒙特利爾住宅67外觀,模塊化建筑

圖3-5 蒙特利爾住宅67外觀

該住宅由考門·當(A.E.Komendant)博士擔任結構工程師,采用三維建筑體系。每個模數單元的預制件為12mX5.35mX3m,重90噸。它的各個立面沒有任何多余的裝飾,體現了現代設計的簡潔性和功能性。預制件之間運用高強度的應力鋼角材、緊固件,通過預應力連接形成一個積木式的連續結構。除了預制件本身充當結構要素之外,步行街和電梯井也是住宅整體結構架的重要組成,有28根應力鋼纜用于最長的步行街上,如同一個懸架。

預制件在施工現場附近的一個工廠內成批生產,然后運往現場,由特制的吊車運到相應的位置組裝。

像早期的世界博覽會中倫敦的水晶宮和巴黎的埃菲爾鐵塔一樣,“住宅67”成為材料和結構實驗的先行者。它在結構上體現了積木式預制建筑的最高成就,開辟了新型集合住宅的建設方法。最值得稱道的是它從設計、制作、運輸?shù)浇M裝,體現為一個完整的建筑過程。

如今,“住宅67”成為薩夫迪近150個作品中被研究最多的一個,它也為蒙特利爾的兩所著名大學的建筑系學生提供了活教材。該住宅之所以歷經40年而盛名不衰,在于它所表達的是對人性、城市中的人文景觀和自然景觀的重視,雖然它的混凝土外觀有些冷漠,但是環境優美,空間開敞,生活在每一個“盒子”里的感覺不像是蟄于都市的住居,而像在海邊巖石上的小屋,傾聽大海的濤聲,呼吸新鮮的空氣,而這一充滿詩意的安居到市中心只有5分鐘的車程。它把都市人看似遙不可及的夢想變?yōu)楝F(xiàn)實,它體現了可持續發展所倡導的理念,反映出薩夫迪作為一個天才建筑師所特有的前瞻性和預見性。

“住宅67”的成功案例中,我們可以看到模塊化建筑系統的特點與設計思想和優秀之所在。這種建筑的出現為建筑師們提供了很多新的啟示,與我們討論的問題有直接關系的就是:實現模塊建筑功能多樣化與形象多樣化是完全可能的。
